Die Hydromette CH 17 ist ein multifunktionales Messgerät zur Erfassung von Holz-, Bau- und Luftfeuchte sowie Temperatur und Luftgeschwindigkeit.
Das robuste Touch-Display ermöglicht in Verbindung mit modernen Auswertungs- und Speichermöglichkeiten eine völlig neue Optionsvielfalt.
Im Bereich der Holzfeuchte-Messung werden je nach Holzstärke und -beschaffenheit verschiedene Widerstandsmesselektroden verwendet. Somit sind Präzisionsmessungen von Schnittholz (bis 180 mm Stärke), Span- und OSB-Platten, Furnieren, Hackschnitzeln und ähnlichen Schüttgütern möglich. Die automatische Temperaturkompensation korrigiert Messwerte abhängig von der Holztemperatur.
Für die zerstörungsfreie Feuchtemessung von Baustoffen (z.B. Estriche, Mörtel, Putze, Beton, Ziegel, Isolier- und Dämmstoffe) wird das kapazitive Messverfahren eingesetzt. Die zeitsparende Anwendungsweise eignet sich optimal für das Ermitteln von Leckagen oder für die Überwachung von Abtrocknungsprozessen in Neubauten oder bei Sanierungsarbeiten.
Zur Erstellung von exakten Feuchtigkeitsprofilen und für Tiefenmessungen in Baustoffen stehen spezielle Widerstandsmesselektroden für die verschiedenen Anwendungszwecke zur Verfügung.
Luftfeuchte und Lufttemperatur werden mit den Sonden der Serie RF-T und RH-T erfasst, die mit hochwertigen Sensoren ausgestattet sind.
Neben der Lufttemperatur können Oberflächentemperaturen (auf Pt100- oder Infrarot-Basis) und Materialtemperaturen (ebenfalls auf Pt100-Basis) gemessen werden.
In Kombination mit dem Lufgeschwindigkeitssensor LG-25 BL eignet sich die Hydromette CH 17 ideal zur Messung kleinster Luftströmungen und zeichnet sich durch Langzeitstabilität, Richtungserkennung und schnelle Inbetriebnahme aus.
Für Reinraumanwendungen ist zudem eine Hochpräzisionskalibrierung für den Bereich um 0,45 m/s möglich.
Mit den verschiedenen Auswertungs- und Speichermöglichkeiten (besonders in Verbindung mit der Software GANN Dialog Pro) ist das Gerät z.B. für Sachverständige eine unverzichtbare Hilfe. Aber auch allen anderen Berufsgruppen aus der Baubranche bietet die Hydromette CH 17 optimale Unterstützung, da sie vielfältigste Anforderungen abdeckt.
Messbereiche
Holzfeuchte
Je nach Holzstärke und -beschaffenheit werden Widerstands-Messelektroden eingesetzt. Dies ermöglicht präzise Messungen von Schnittholz (bis 180 mm Stärke), Span- und OSB-Platten, Furnieren, Hackschnitzeln oder Schüttgütern. Dabei korrigiert die automatische Temperaturkompensation den Messwert abhängig von der Holztemperatur.
4 – 100 % (atro) bei widerstandsbasierten Messverfahren
Baufeuchte
Zerstörungsfreie Feuchtemessung von Baustoffen (Estrich, Mörtel, Putz, Beton, Ziegel, Isolier-/Dämmstoffe) im kapazitiven Messverfahren. Optimal geeignet zur Leckortung sowie für die Überwachung von Abtrocknungsprozessen in Neubauten oder bei Sanierungsarbeiten. Exakte Feuchtigkeitsprofile und Tiefenmessungen in Baustoffen werden mit speziellen Widerstandsmesselektroden durchgeführt.
bei widerstandsbasierten Messungen*: 0,3 – 25 Gew.-% bzw. 0,3 – 12 CM-% (materialabhängig)
bei kapazitiven Messungen*: 0 – 199 Digits (Scanbereich); 0,4 bis 6,0 Gew.-% bzw. 0,1 bis 10,0 CM-% mit B 55 BL (materialabhängig)
bei Messung der rel. Luftfeuchte im Bohrloch*: 0,2 – 3,7 Gew.-% mit RH-T 37 BL und RH-T 37 BL flex
Luftfeuchte und -temperatur
Für Klimamessungen stehen externe Elektroden mit hochwertigen Sensoren zur Auswahl.
5 – 98 % r.F. mit RF-T 28 BL, RH-T 37 BL und RH-T 37 BL flex
-30 – +170 °C je nach Pt 100-Temperaturfühler
Oberflächen- und Materialtemperatur
Zur Temperaturmessung stehen externe Elektroden mit Kontakt- oder Infrarot-Sensoren zur Auswahl.
-30 – +170 °C je nach Pt 100-Temperaturfühler
-40 – +380 °C mit TF-IR BL
(*) = Direktanzeige der Feuchtewerte in % je nach Baustoff
Software
Produktdetails auf einen Blick:
- 3,5“ TFT-Farbdisplay (Auflösung: 320 x 240 Pixel)
- Modernes Bedienkonzept: Bedienung über kapazitive Toucheingabe sowie haptische Silikon-Tasten
- Status-LEDs zeigen die verschiedenen Gerätezustände an
- Multifunktionsgerät für alle verfügbaren Anwendungsgebiete*
- Lautsprecher
- Mini-USB-Anschluss
- Micro-SD-Kartenslot zur Nutzung einer externen Speicherkarte
- Integrierter Sensor zur Messung des absoluten Luftdrucks
- Kontextsensitive Hilfefunktion
- Screenshot-Funktion
- Individuelle Kennlinien für 250 Holzarten und für über 20 Baustoffarten
- Verarbeitung & Auswertung der Messdaten über die neue GANN Dialog Pro Software
- Stromversorgung: 6x 1,5 V AA-Batterien oder externe Stromversorgung über USB (Anschluss einer Powerbank möglich)
- Erfüllt die Anforderungen der EN 14080:2013 (Brettschichtholz, Balkenschichtholz) und EN 15497:2014 (Keilgezinktes Vollholz)
GANN Dialog Pro
Programm zur Übertragung, Speicherung und Auswertung der Messdaten. Die Gerätesoftware kann mit Hilfe des PC-Programms GANN Dialog Pro aktualisiert werden, um einerseits neue Funktionen im Gerät freizuschalten, oder um andererseits Service-Patches zu installieren.
Export von vorkonfigurierten Messparametern (GANN Dialog Pro -> CH 17)
Import von Messdaten (GANN Dialog Pro <- CH 17)
Lokale Messdatenarchivierung
Automatische Backups von Messdaten
Messdatenanalyse
Export von Messdaten in Excel, Bild- oder CSV-Dateien
Updates und Upgrades der Hydromette® CH 17-Gerätefirmware
Für die Hydromette® CH 17 sind verschiedene Software-Lizenzen erhältlich.

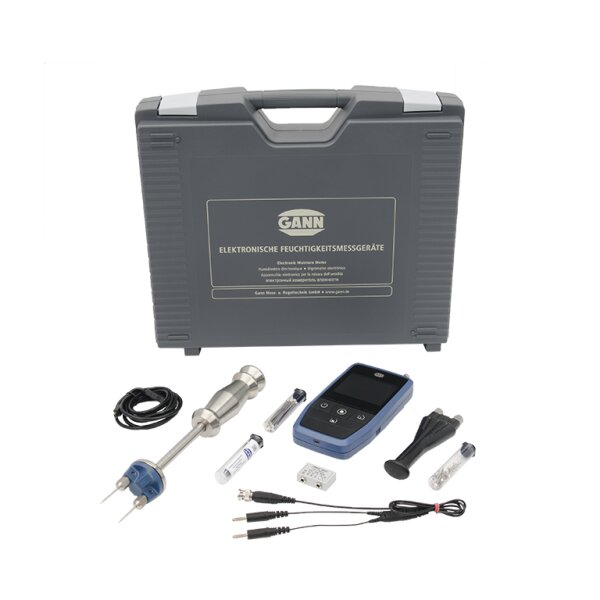

Lieferumfang:
CH 17 Elektrode
M18 Elektrode
M20 Messkabel
MK8 Messkabel
MK26
Prüfadapter Holz
Teflonspitzen 60mm
Bereitschaftskoffer BK14-I
